产品简介及用途

卷扬式启闭机由卷扬装置、传动装置、机架等部件组成，通过一台电动机驱动，采用一台三级减速器和一级开放式齿轮减速，驱动卷筒旋转，通过钢丝绳在卷筒上的收放，带动闸门上升或下降。

卷扬机上装有闸门开度仪，用来控制闸门的上、下极限位置，预先位置和通过显示仪现场观看闸门的升降位置。为防止启闭机超负荷运行，在卷筒一端轴承下装有荷载限制器，当启闭荷载达到额定荷载的110% 时，荷载限制器发出信号报警并自动切断主回路电源，制动器抱闸，卷扬式启闭机停止工作。

结构及工作原理

卷扬启闭机油双电机、联轴器、传动器、双减速器、双制动器、卷筒部分、主令控制器、机架、滑轮等部分组成，取消了开式齿轮啮合传动，选用了大扭矩减速器，避免了开式齿轮难以进行机油润滑的困难，使整机维护保养更加便捷，从而增加了卷扬启闭机的使用寿命，其外形美观，运行平稳，噪音低。

主要特点

卷扬式启闭机有下列优点：由于卷扬式启闭机通过了减速箱和减速齿轮的减速，其减速程序多、速比大。有时则又通过了滑轮组作倍率放大，因此可以获得较大的启门力，适用于较大孔口尺寸和水头的闸门。钢丝绳缠绕在绳鼓上，一般缠绕单层，也可缠绕多层。因此卷扬式启闭机的行程实际上不受限制，便于开启具有较大行程的闸门或深孔闸门。钢丝绳的受力方向可以适当摆动，也可以通过附加埋置的转向滑轮改变其受力方向。因此闸门与启闭机的配合，具有较大的灵活性。在采用电动时，启闭的速度铰快，适用于事故闸门和经常启闭的闸门。

机器的组成部件

1、卷筒部件

2、动滑轮部件

3、定滑轮部件

4、电气控制部件

5、电机

6、减速机

7、轴承座部件

8、制动部件

9、机架

10、手摇箱部件

11、保护装置

12、限速器(QPK 型启闭机)

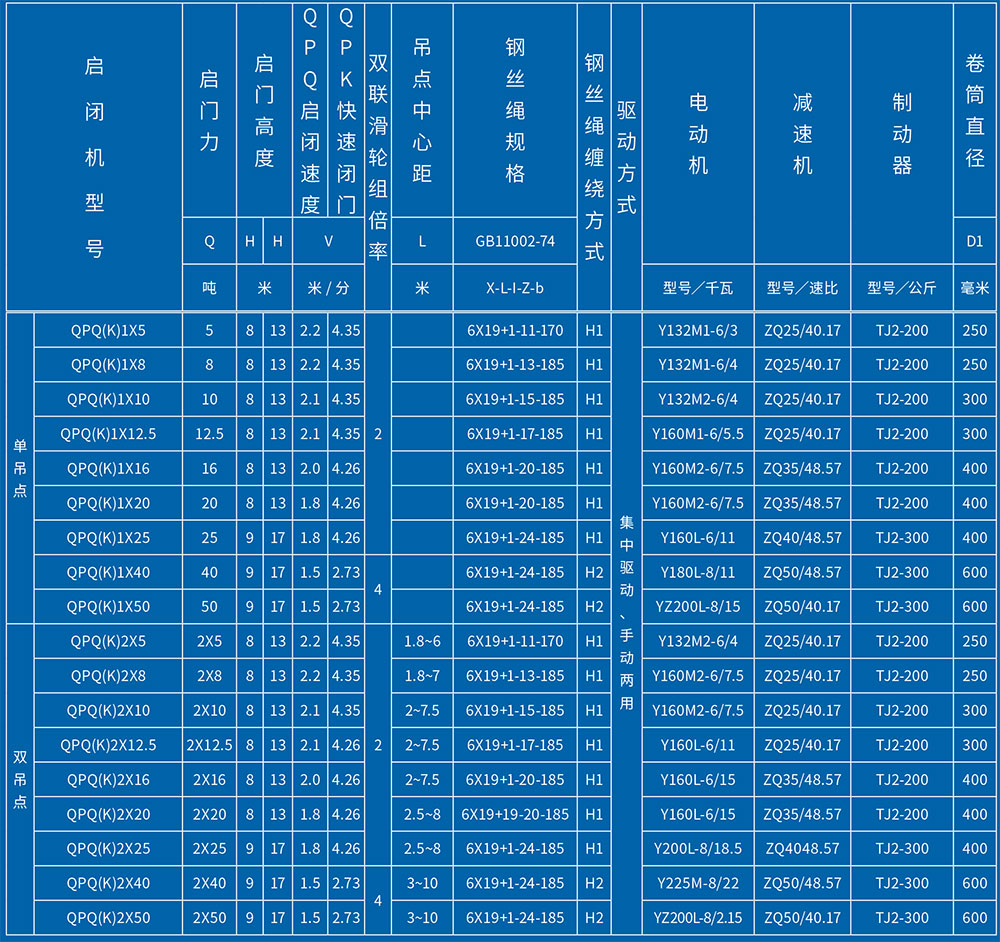

主要技术参数

启闭机之驱动以电机为动力，通过连接制动部件传至减速机而带动小齿轮及大齿轮转动，大齿轮与卷筒用螺钉连接在一起, 由左右二个卷筒支座支承, 卷筒上绕着钢丝绳, 钢丝绳之绳端由压板固定在左右螺旋绳槽之端部, 由于卷筒回转运动, 定滑轮使钢丝绳收起或放出, 同时借螺旋绳槽作用, 使钢丝绳能很整齐地排列在卷筒上, 钢丝绳的旋转有卷筒, 经过定滑轮, 带动动滑轮架运动, 动滑轮架吊板下部, 用销轴与平面闸门连接, 从而得到闸门之提升和降落运动, 完成启闭任务。启闭机提升平面闸门时，以电动机为动力，下降平面闸门时，则采取反馈制动。

为使平面闸门在上升或下降时，能在任一高度可以停止，及不使因闸门自重而发生下降，造成严重事故，在电动机和减速机中间，带制动轮的联轴节上，装有液压制动器，当电动机通电转动时，液压制动器闸瓦打开，当电动机电源切断时，液压制动器抱闸制动，从而保证了启闭机工作时的安全性。为了控制平面闸门上升至最高极限位置，和下降至最低极限位置，在轴承座的一端，装置了保护装置，平面闸门上升或下降到达规定位置时，主令电器即切断电源，使液压制动器抱闸，机器停止工作，保证启闭机工作安全。

启闭机的整体组成部分，均安装在金属结构的焊接机架上，机架以基础螺柱固定在混凝土的基础上。

启闭机的齿轮传动机构装有防护罩壳，如装置在露天作业时，电动机，液压制动器等则必须封闭，以防灰尘、雨水及雪水侵入。

在电动、手摇二用的启闭机结构中，当以电动机驱动时，必须将手摇设备的联轴器脱开，当使用手摇设备时，则必须将制动轮联轴节或液压制动器脱卸，以免发生事故。
