自由侧开式拍门- 方形/ 矩形
零售价
0.0
元
市场价
0.0
元
浏览量:
1000
产品编号
数量
-
+
库存:
产品描述
参数
产品简介及用途
侧开式拍门一般采用碳钢制造，可以根据用户需求设计成浮箱拍门，也可以设计成平板拍门。侧开式拍门相对传统铸铁拍门或者钢制焊接拍门，有一定的优势。具体表现为：开启压力相对较小. 劣势是，结构稍显复杂，故障点增多。
侧开式拍门分为单门侧开式和双门侧开式。一般DN800 以下，建议采用单门侧开式， DN800 以上，建议采用双门侧开式. 基于水利性能的考虑，建议DN1800 以上，不考虑采用拍门，或者采用较小的拍门多个实现。
主要特点
根据力学原理，将门体铰轴竖向布置并倾斜一定角度，利用流体介质的进出口压差动力达到拍们的启闭目的。当管道内部介质压力大于管道外部拍门的背压时，拍门就自动开启；当管道内部的介质压力小于或等于管道外部拍门的背压时，拍门就自动关闭，无需手电气液控制，不要人工操作。拍门安装可采用法兰连接式及预埋混凝土浇筑式，拍门中心与流道中心允许偏差不大于3.0mm，拍门四周应留有400mm 的安装空间，拍门下方做成1:5 的斜坡。

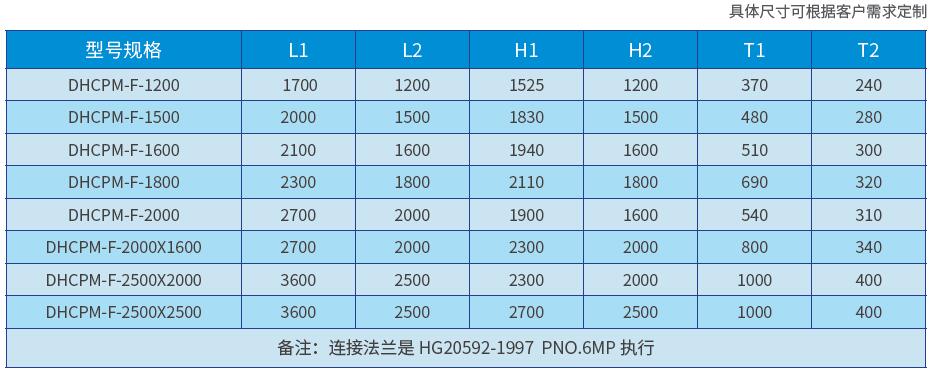

型号参数
