悬挂式圆形拍门
零售价
0.0
元
市场价
0.0
元
浏览量:
1000
产品编号
数量
-
+
库存:
产品描述
参数
产品简介及用途
拍门主要用于安装在排水管道尾端，用于防止外水倒灌的装置，拍门主要由阀座、阀板、水密封圈、铰链四部分构成。结构严密，工作可靠，无需人力操作启闭力来自水源压力，当拍门内的水压大于拍门外侧压力则开启; 反之则关闭。
按材质可分为型钢、不锈钢、铸铁、复合材料( 玻璃钢) 等多种材料。
根据排水管道末端的结构，可以把拍门制作成圆形或方形的产品，同时公司可根据客户需要与技术设计要求生产各类液压拍门。
工作原理
根据力学原理，将门体铰轴横向布置，利用流体介质的进出口压差动力达到拍们的启闭目的。当管道内部介质压力大于管道外部拍门的背压时，拍门就自动开启；当管道内部的介质压力小于或等于管道外部拍门的背压时，拍门就自动关闭，无需手电气液控制，不要人工操作。

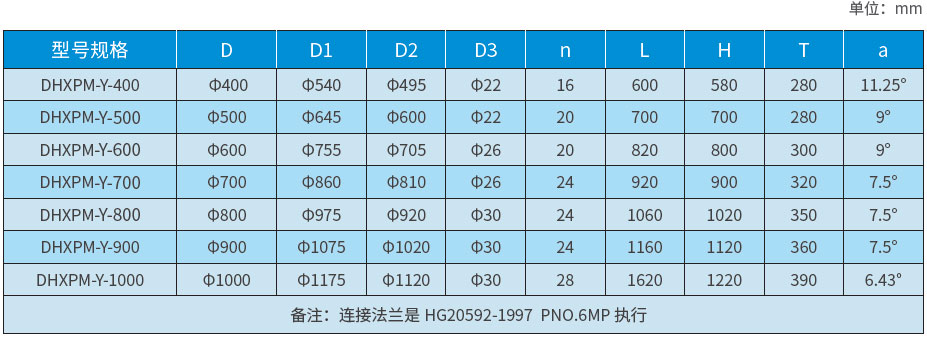

悬挂式圆形拍门系列规格及尺寸

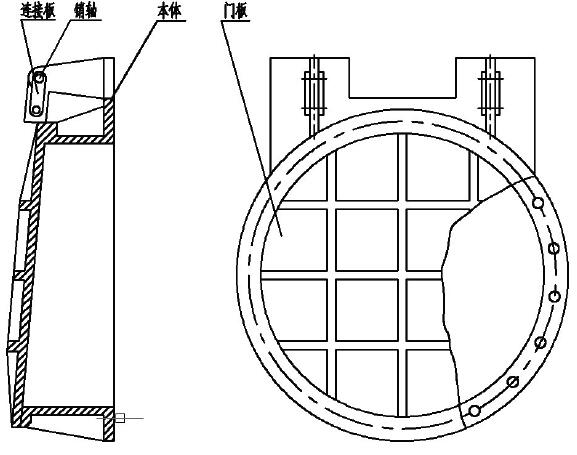

结构图
备注：
a. 确保图中法兰螺栓孔偏移中心角度a，即对称分布在垂直中心线两侧，垂直中心线上不可以有孔位。
b. 针对改造工程，必须提前测量出水口土建以及管道法兰各项尺寸。
